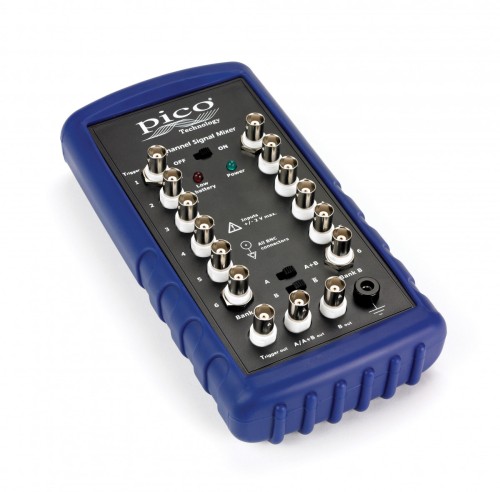

PP361 Pico Mikser sygnałów - zestaw z sondami
Opis
Dzięki 12-kanałowemu mikserowi sygnałów Mixmaster możesz wyświetlić zapłon maksymalnie 12 cylindrów na dowolnym oscyloskopie laboratoryjnym.
Mixmaster może wyświetlić zdarzenia aż na 12 cylindrach za pomocą jednego kanału oscyloskopu laboratoryjnego. Jeśli masz oscyloskop dwukanałowy, Mixmaster może również wyświetlać osobno 2 strony silnika z maksymalnie 6 cylindrami na bank.
Mixmaster zawiera wyjście wyzwalające, wyprowadzone z jednego z 12 sygnałów wejściowych, które można wykorzystać do synchronizacji oscyloskopu z konkretnym cylindrem. Dodatkowo Mixmaster wyposażony jest w prosty przełącznik, dzięki czemu można odwrócić bank sygnałów, aby poradzić sobie z ujemnymi impulsamii np z cewek dwubiegunowych.
Zaprojektowany do użytku z zestawem Pico Automotive, Mixmaster może być również używany z praktycznie każdym innym oscyloskopie laboratoryjnym i może być używany zarówno w systemach zapłonowych DIS, jak i aparatem zapłonowym.
Mixmaster jest zasilany na b baterię i zawiera wskaźnik jej niskiego poziomu. Odporna na wstrząsy gumowa obudowa sprawia, że Mixmaster nadaje się do użytku w ciężkich warunkach warsztatowych i zawiera poręczny stojak, który ułatwia jego użytkowanie.
Mixmaster jest dostarczany z trzema przewodami BNC do podłączenia do oscyloskopu, przewodem masowym bloku silnika i zestawem 4 krótkich dodatkowych przewodów zapłonowych. Dodatkowe pakiety przewodów zapłonowych można dokupić osobno.
Mixmaster to opłacalny sposób wyświetlania przebiegów zapłonu na oscyloskopie laboratoryjnym. Kompaktowy i zasilany prze baterię, jest idealny do mobilnej diagnostyki samochodowej i stanowi cenny i niedrogi dodatek do zestawu narzędzi.
SPECYFIKACJA:
Produkt
|
Mixmaster 12-kanałowy Mixer sygnałów zapłonu
|
Częstotliwość analogowa | 170 kHz |
Bank A i B wejścia | 12 x BNC female 91 kΩ rezystancja -2 V to +2 V (praca) -4 V to +4 V (absolutne maksimum) |
Oscyloskop wyjścia | 3 x BNC żeńskie |
Poziom Wyjścia | -2 to +2 V |
Środowisko pracy: | |
Temperatura operacyjna Wilgotność operacyjna Temperatura przechowywania Wilgotność przechowywania |
0 °C to 45 °C 5% to 80% RH, non-condensing<br> -20 °C to +60 °C 5% to 95% RH, non-condensing |
Zasilanie | 9V, bateria PP3 |
Życie baterii | około 48 godzin (zasilanie, bieg jałowy) |
Wymiary | 8.7" x 4.5" x 2.3" (zawiera osłonę gumową) |
