Opis
Pico PQ196 PicoScope 4425A EV diagnostic kit
Zestaw PQ196 PicoScope 4425A do pojazdów elektrycznych (EV) obejmuje specjalne akcesoria i nowy zestaw testów wspomaganych, które zapewniają kompleksową diagnostykę wszystkich typów układów EV (BEV, MHEV, PHEV, ogniwa paliwowe) i ICE (Diesel, Gasoline, LPG), w tym testowanie izolacji i bezpieczeństwa.

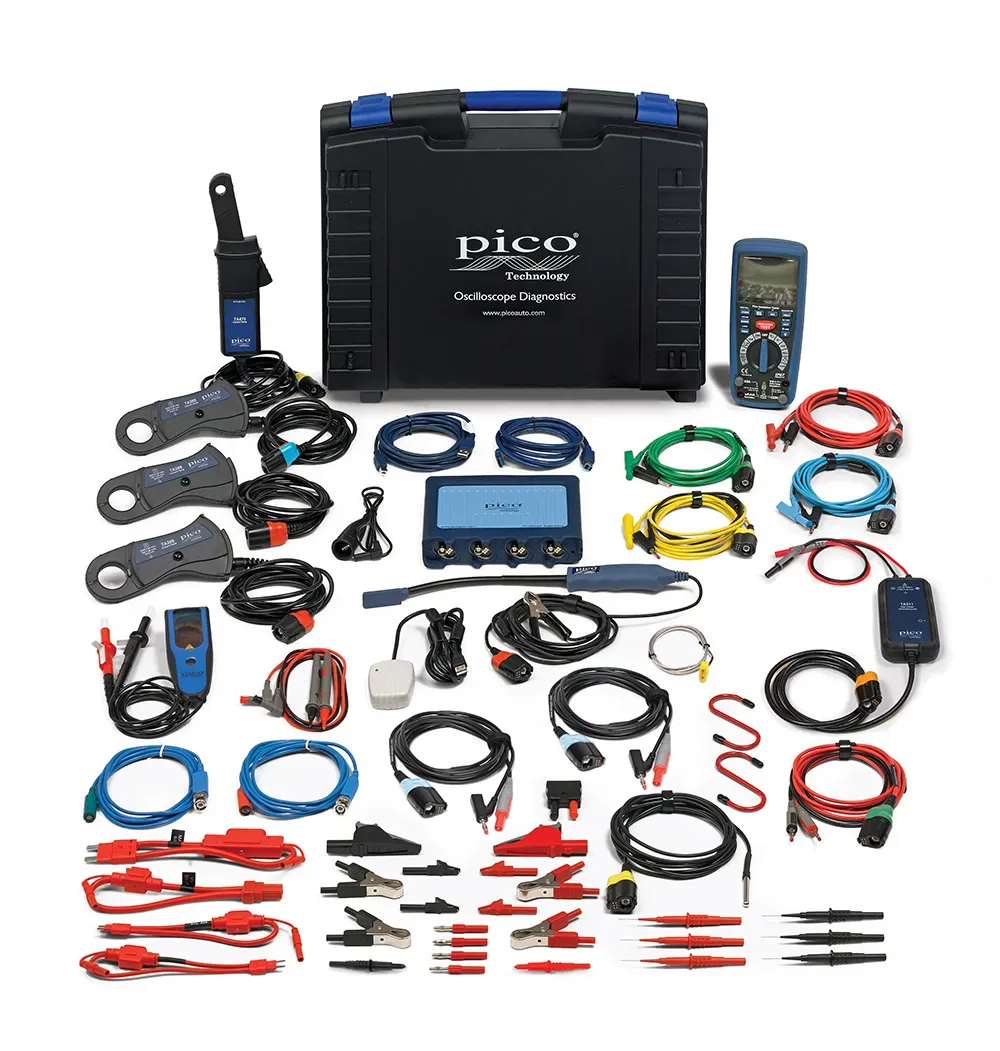

Zestaw zawiera:
Moduł PicoScope
1 - Oscyloskop Pico 4425A 4-kanałowy
EV
1 - Aktywna sonda różnicowa HV: x20/x200 25MHz 1400V CATIII (TA057)
3 - Sonda z pinami tylnymi 1000V (czarna) (TA558)
3 - Sonda z pinami tylnymi 1000V (czerwona) (TA559)
1 - Tester 2-biegunowy (TA466)
1 - Tester izolacji (TA467) z łączem PC
Przewody pomiarowe i wyjścia
1 - Przewód pomiarowy PicoBNC+ 3-metrowy: niebieski, 4 mm stałe uziemienie (TA404)
1 - Przewód pomiarowy PicoBNC+ 3-metrowy: czerwony, 4 mm stałe uziemienie (TA405)
1 - PicoBNC+ Przewód pomiarowy 3-metrowy: zielony, 4 mm stałe uziemienie (TA406)
1 - Przewód pomiarowy PicoBNC+ 3-metrowy: żółty, 4 mm stałe uziemienie (TA407)
2 - Sonda oscyloskopowa PicoBNC+ 10:1 (TA499)
1 - Przewód pomiarowy rezystancji PicoBNC+ (TA432)
1 - Sonda temperatury PicoBNC+ (szerokozakresowa liniowa) (TA395)
1 - Czujnik ultradźwiękowego czujnika parkowania (TA329)
1 - Czujnik bezkluczykowego dostępu (TA330)
Zapłon
1 - Sonda COP PicoBNC+ (TA398)
Prąd
1 - Zacisk prądowy PicoBNC+ 60 A AC/DC (TA473)
3 - Zacisk prądowy PicoBNC+ 200 A/2000 A AC/DC (TA388)
1 - Przewód przedłużający bezpiecznik do ATC (TA034)
1 - Przewód przedłużający bezpiecznik do Maxi (TA206)
1 - Przewód przedłużający bezpiecznika do Mini (TA035)
1 - Przewód przedłużający bezpiecznika do JCASE (TA168)
Zaciski, sondy i adaptery
1 - Sonda pomiarowa w stylu multimetru (czarna) (TA001)
1 - Sonda pomiarowa w stylu multimetru (czerwona) (TA002)
2 - Mały zacisk krokodylkowy (czarny) (TA003)
2 - Mały zacisk krokodylkowy (czerwony) (TA004)
1 - Zacisk delfin 1000 V CATlll (czarny) (TA005)
1 - Zacisk delfin 1000 V CATlll (czerwony) (TA006)
2 - Zacisk akumulatora gniazdo 4 mm (czerwony) (TA157)
2 - Zacisk akumulatora gniazdo 4 mm (czarny) (TA158)
4 - 4 mm osłonięty adapter bez osłony czerwony (TA017)
Różne
2 - Hak S (Ml168)
1 - Kabel USB: USB 3.0 niebieski, 1,8 metra (TA155)
1 - Kabel USB: 2.0, 4,5 metra (Mi121)
2 - Pakiet teleskopowy (PA038)
1 - Walizka 4425a Standard EV (PA209)
Gwarancja
1 - 24 miesiące - oscyloskop
1 - 12 miesięcy - wszystkie inne przedmioty
Dane techniczne
Opakowanie | Walizka |
Typ zestawu | Zaawansowany |
Liczba kanałów | 4 |
O rozwiązaniach i technologii PicoScope
Oscyloskopy i zestawy PicoScope Automotive – Twój klucz do precyzyjnej diagnostyki samochodowej
PicoScope 4425A z innowacyjnym złączem PicoBNC+® to przełom w diagnostyce pojazdów. Otrzymujesz:
- Inteligentne sondy – konfiguracja odbywa się w oprogramowaniu, bez ryzyka błędów!
- Zawsze gotowe – zasilane sondy eliminują rozładowane baterie czy konieczność zerowania.
- Jasne wskazania – diody informują, które sondy podłączyć i jaki jest ich status.
- Otwartość na przyszłość – kompatybilność z nowymi technologiami sond.
- Pełna kompatybilność ze standardowymi złączami BNC.
Każdy oscyloskop PicoScope Automotive to:
- 400 M próbek/s i 20 MHz pasma – bez problemu sprawdzisz najnowsze pojazdy z sieciami FlexRay czy CAN-FD.
- 12-bitowa rozdzielczość (16-bitowa w trybie ulepszonym) – Twoje przebiegi w wysokiej rozdzielczości.
- 250 M próbek pamięci – idealne do wykrywania sporadycznych usterek.
- USB 3.0 – szybki transfer danych i zasilanie, czyli wysoka wydajność i mobilność.
Dlaczego PicoScope?
Czy tester diagnostyczny wystarczy? Nie, potrzebujesz obu!
Tester diagnostyczny wskaże ogólny kierunek, ale nie precyzyjną przyczynę usterki. PicoScope pozwala na:
- Eliminację zgadywania – testuj poszczególne komponenty przed ich wymianą.
- Wykrywanie sporadycznych usterek.
- Diagnostykę przy braku, wielu lub błędnych kodach usterek.
- Sprawdzanie układów rozruchu i ładowania.
- Diagnostykę elementów wykonawczych niemonitorowanych przez ECU (silniki, wtryskiwacze).
- Identyfikację problemów mechanicznych (kompresja, rozrząd).
- Wykrywanie źródeł hałasu i wibracji (NVH).
- Prezentację obiektywnych wyników klientom i przełożonym.
PicoScope to:
- Dla mechanika: Szybsza i skuteczniejsza diagnostyka, lepsze zrozumienie działania pojazdu.
- Dla właściciela warsztatu: Kultura "napraw to dobrze", mniej wymian na chybił trafił, zadowoleni klienci, większe zyski.
Jaki PicoScope wybrać?
- 2- lub 4-kanałowy PicoScope 4225A/4425A – polecane do ogólnego użytku w warsztacie.
- 8-kanałowy PicoScope 4823 – dla doświadczonych diagnostów, szkoleniowców, konstruktorów.
Twoja inwestycja jest chroniona
- Funkcje dla początkujących i zaawansowanych.
- Jakość i niezawodność – PicoScope posłuży Ci przez lata.
- Regularne, darmowe aktualizacje zwiększające możliwości urządzenia.
PicoScope to najczęściej wybierany oscyloskop przez producentów pojazdów i warsztaty!
Oprogramowanie PicoScope Automotive
Stworzone do współpracy z oscyloskopami, zapewnia pełne zaufanie do przebiegów. Konfiguracja jest automatyczna, a narzędzia analizy obejmują m.in.:
- Miarki czasu i napięcia
- Miarki obrotowe
- Pomiary
- Bufory przebiegów
- Powiększanie
- Widoki
- Filtry
- Kanały matematyczne
- Przebiegi referencyjne
- Maski i alarmy informujące o przekroczeniu tolerancji
Nowoczesny interfejs, regularne aktualizacje, brak abonamentu!
Dodatkowe zasoby diagnostyczne
- Testy diagnostyczne z instrukcjami.
- Biblioteka przebiegów od użytkowników PicoScope z całego świata.
- PicoDiagnostics – szybkie testy i diagnostyka bezinwazyjna.
Pomoc na każdym kroku
Jeśli umiesz obsługiwać multimetr i tester diagnostyczny, nauczysz się korzystać z PicoScope! Instrukcja przeprowadzi Cię przez instalację i pierwsze pomiary.
Nie czekaj, odkryj moc PicoScope i zrewolucjonizuj swoją diagnostykę!
