PQ129 Pico NVH (badanie szumów i drgań ) zestaw Standard w walizce

Dostępność: na wyczerpaniu
Wysyłka w: 7 dni
Cena brutto: 6 380,01 zł

Cena regularna:

6380.01
Cena netto: 5 187,00 zł

Cena regularna:

ilość szt.

towar niedostępny

Kod produktu: pq129

Opis

PQ129 zestaw do badania szumów i drgań Standard

Zestaw Pico NVH Diagnostic STANDARD ( do badania szumów i drgań) w etui transportowym umożliwia użycie „4. osi” do zlokalizowania źródła drgań. Na przykład, uzyskaj odczyty linii bazowej za pomocą 3-osiowego akcelerometru podłączonego do szyny siedzenia, a następnie przesuń „4. oś” do lewego przodu, PP, LT i PT pojazdu, aby określić, gdzie drgania są najsilniejsze.

Zestaw PicoDiagnostics NVH zapewnia sprzęt i oprogramowanie potrzebne do użycia PicoScope do analizy hałasu, drgań i szorstkości (NVH). Jeśli Twój klient może to poczuć lub usłyszeć, Ty możesz to znaleźć:
• Drgania kabiny przy prędkości
• Drgania silnika w całym zakresie obrotów
• Drgania/wibracje sprzęgła
• Wycie skrzyni biegów i łożysk
• Hałas napędu pomocniczego
• Drgania hamulców
• Drgania układu kierowniczego

Podłącz 3-osiowy akcelerometr Pico do pojazdu i użyj oprogramowania, aby wyświetlić wykres słupkowy w czasie rzeczywistym dla każdego rodzaju drgań (opona T, silnik E, wał napędowy P) w trzech różnych płaszczyznach: pionowej, bocznej, przedniej/tylnej. Po określeniu rodzaju drgań i płaszczyzny, w której występują, użyj Pico NVH Assist, aby przejrzeć listę najbardziej prawdopodobnych przyczyn, a następnie skoncentruj swoje wysiłki na tych systemach i komponentach. Na przykład, jeśli drgania „T” występują w płaszczyźnie „bocznej”, podejrzewaj opony i powiązane komponenty; jeśli drgania „E” występują w płaszczyźnie „pionowej”, nie wyważaj opon, podejrzewaj mocowania silnika.

Pliki analizy można nagrywać w celu odtworzenia, zapisywać do wykorzystania w przyszłości i drukować, aby pomóc wyjaśnić diagnozę i naprawę klientowi.

Pomiary prędkości i obrotów na minutę można dodać do analizy, wymagany jest dodatkowy sprzęt, który jest sprzedawany osobno.

Wymagania dotyczące uruchomienia Pico NVH
Jednostka interfejsu NVH łączy się z Twoim Automotive PicoScope (sprzedawanym osobno) za pomocą kabla BNC i wykorzystuje bezpłatne oprogramowanie PicoDiagnostics NVH.

Wymagany sprzęt: 4-kanałowy PicoScope 4425, oscyloskop samochodowy 4423.

Wymagana aktywacja: Aby umożliwić współpracę PicoScope z oprogramowaniem PicoDiagnostics NVH, wymagany jest kod odblokowujący. Ten klucz odblokowujący jest ograniczony do jednego oscyloskopu samochodowego PicoScope i nie można go przenosić. Aby uzyskać kod odblokowujący, wyślij e-mailem numery seryjne modułu NVH i modułu PicoScope do Pico.

Opcjonalny sprzęt do odczytów RPM na żywo:
- Narzędzie skanujące J2534 lub VCI (brak w zestawie) lub Elm327.
- Sonda synchronizacyjna, taka jak sonda indukcyjna.
Oprogramowanie umożliwia również wprowadzenie statycznego RPM.

Funkcje
• Zestaw zawiera dwa 3-osiowe akcelerometry i 2 mikrofony
• Oprogramowanie zapewnia pełnoekranowe wyniki i analizę o wysokiej rozdzielczości, udostępnianie i dołączanie do rekordów klientów
• Wyświetla dane jako wykres słupkowy, wykres częstotliwości, wykres częstotliwości 3D, wykres prędkości drogowej, wykres kolejności RPM.
• Rejestruje do 500 sekund danych na laptopie lub komputerze. Nie jest wymagana pamięć zewnętrzna.
• Do szybkiej diagnostyki użyj prostych wykresów słupkowych. • Do pełnej analizy użyj zaawansowanych funkcji, takich jak wyświetlacze wodospadowe i widmowe
• Wykrywa wiele drgań pojazdu
• Zabierz go na testy drogowe i zapisz wyniki do odtworzenia w warsztacie
• Użyj do dynamicznego wyważania układu napędowego: Bezpośrednie wsparcie dla kołnierza zębatki, pojedynczego ciężarka i metod zacisku węża; Procedury krok po kroku z pomocą i wyświetlaczami graficznymi
• Użyj interfejsu zgodnego ze standardem J2534, aby uzyskać dane dotyczące prędkości obrotowej silnika lub sygnału wejściowego — szczególnie przydatne w przypadku starszych lub niezgodnych pojazdów. • Importuj pliki audio WAV (hałas pojazdu nagrany przez klienta)
• Funkcja raportowania, która pomoże Ci wyjaśnić klientowi diagnozę i naprawę
• Bezpłatne aktualizacje oprogramowania

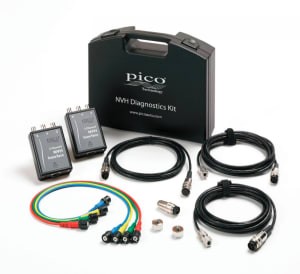

Zestaw zawiera:
2 - 3-osiowy interfejs NVH
2 - Akcelerometr MEMS (TA143)
2 - Magnes montażowy do akcelerometru (TA096)
2 - Mikrofon (TA144)
1 - Kabel: NVH do modułu Scope, 0,5 m niebieski (TA243)
1 - Kabel: NVH do modułu Scope, 0,5 m czerwony (TA244)
1 - Kabel: NVH do modułu Scope, 0,5 m zielony (TA245)
1 - Kabel: NVH do modułu Scope, 0,5 m żółty (TA260)
4 - Przewód przedłużający (3 metry) (TA145)
1 - Oprogramowanie: licencja NVH dla jednego Moduł PicoScope,
1 - Obudowa
1-letnia gwarancja

O rozwiązaniach i technologii PicoScope



 Oscyloskopy Pico



Oscyloskopy i zestawy PicoScope Automotive – Twój klucz do precyzyjnej diagnostyki samochodowej

PicoScope 4425A z innowacyjnym złączem PicoBNC+® to przełom w diagnostyce pojazdów. Otrzymujesz:

  • Inteligentne sondy – konfiguracja odbywa się w oprogramowaniu, bez ryzyka błędów!
  • Zawsze gotowe – zasilane sondy eliminują rozładowane baterie czy konieczność zerowania.
  • Jasne wskazania – diody informują, które sondy podłączyć i jaki jest ich status.
  • Otwartość na przyszłość – kompatybilność z nowymi technologiami sond.
  • Pełna kompatybilność ze standardowymi złączami BNC.

Każdy oscyloskop PicoScope Automotive to:

  • 400 M próbek/s i 20 MHz pasma – bez problemu sprawdzisz najnowsze pojazdy z sieciami FlexRay czy CAN-FD.
  • 12-bitowa rozdzielczość (16-bitowa w trybie ulepszonym) – Twoje przebiegi w wysokiej rozdzielczości.
  • 250 M próbek pamięci – idealne do wykrywania sporadycznych usterek.
  • USB 3.0 – szybki transfer danych i zasilanie, czyli wysoka wydajność i mobilność.

Dlaczego PicoScope?

Czy tester diagnostyczny wystarczy? Nie, potrzebujesz obu!

Tester diagnostyczny wskaże ogólny kierunek, ale nie precyzyjną przyczynę usterki. PicoScope pozwala na:

  • Eliminację zgadywania – testuj poszczególne komponenty przed ich wymianą.
  • Wykrywanie sporadycznych usterek.
  • Diagnostykę przy braku, wielu lub błędnych kodach usterek.
  • Sprawdzanie układów rozruchu i ładowania.
  • Diagnostykę elementów wykonawczych niemonitorowanych przez ECU (silniki, wtryskiwacze).
  • Identyfikację problemów mechanicznych (kompresja, rozrząd).
  • Wykrywanie źródeł hałasu i wibracji (NVH).
  • Prezentację obiektywnych wyników klientom i przełożonym.

PicoScope to:

  • Dla mechanika: Szybsza i skuteczniejsza diagnostyka, lepsze zrozumienie działania pojazdu.
  • Dla właściciela warsztatu: Kultura "napraw to dobrze", mniej wymian na chybił trafił, zadowoleni klienci, większe zyski.

Jaki PicoScope wybrać?

  • 2- lub 4-kanałowy PicoScope 4225A/4425A – polecane do ogólnego użytku w warsztacie.
  • 8-kanałowy PicoScope 4823 – dla doświadczonych diagnostów, szkoleniowców, konstruktorów.

Twoja inwestycja jest chroniona

  • Funkcje dla początkujących i zaawansowanych.
  • Jakość i niezawodność – PicoScope posłuży Ci przez lata.
  • Regularne, darmowe aktualizacje zwiększające możliwości urządzenia.

PicoScope to najczęściej wybierany oscyloskop przez producentów pojazdów i warsztaty!

Oprogramowanie PicoScope Automotive

Stworzone do współpracy z oscyloskopami, zapewnia pełne zaufanie do przebiegów. Konfiguracja jest automatyczna, a narzędzia analizy obejmują m.in.:

  • Miarki czasu i napięcia
  • Miarki obrotowe
  • Pomiary
  • Bufory przebiegów
  • Powiększanie
  • Widoki
  • Filtry
  • Kanały matematyczne
  • Przebiegi referencyjne
  • Maski i alarmy informujące o przekroczeniu tolerancji

Nowoczesny interfejs, regularne aktualizacje, brak abonamentu!

Dodatkowe zasoby diagnostyczne

  • Testy diagnostyczne z instrukcjami.
  • Biblioteka przebiegów od użytkowników PicoScope z całego świata.
  • PicoDiagnostics – szybkie testy i diagnostyka bezinwazyjna.

Pomoc na każdym kroku

Jeśli umiesz obsługiwać multimetr i tester diagnostyczny, nauczysz się korzystać z PicoScope! Instrukcja przeprowadzi Cię przez instalację i pierwsze pomiary.

Nie czekaj, odkryj moc PicoScope i zrewolucjonizuj swoją diagnostykę!
