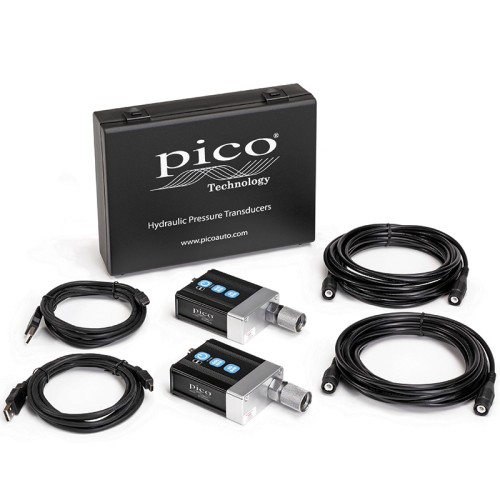

Zestaw Pico Podwójny WPS600 dodatek do zestawu Hydraulicznego

Dostępność: na wyczerpaniu
Wysyłka w: 7 dni
Cena brutto: 10 135,20 zł 10135.20
Cena netto: 8 240,00 zł
ilość szt.

towar niedostępny

Kod produktu: pq108

Opis

Przetwornik ciśnienia WPS600C

Dzięki wysokiej dokładności i szerokiemu zakresowi pomiarowemu hydrauliczny przetwornik ciśnienia WPS600C łączy się z PicoScope w celu wygodnej analizy i diagnostyki systemów ciśnieniowych.



Dokładny pomiar do 600 bar (8700 psi)

Ultraszybki czas reakcji 100 mikrosekund (0% do 90% pełnej skali)

Wewnętrzny akumulator LiPo

Standardowe złącze punktu testowego M16 x 2

Automatyczne zerowanie

Wysoka odporność na szumy

Kompensacja temperatury

Nie do pracy ciągłej



Ze względu na szeroką gamę używanych złączek hydraulicznych nie dostarczamy żadnych specjalnych adapterów ani węży do użytku z tym produktem. Te wyposażone w niskociśnieniowe WPS500X nie nadają się do stosowania z układami hydraulicznymi o wyższym ciśnieniu.



Zalecamy skontaktowanie się z dostawcą węży hydraulicznych w celu uzyskania dodatkowych łączników lub niestandardowych zespołów węży, które mogą być potrzebne do dopasowania do konkretnego systemu.



Zakresy ciśnienia WPS600C

Dwa zakresy ciśnienia WPS600C umożliwiają dokładny pomiar i diagnostykę stałych i niestałych samochodowych i przemysłowych układów hydraulicznych.



Zakres 1

Pierwszy zakres, od 0 do 600 barów (około 8700 psi), zapewnia wysoką rozdzielczość i dokładność podczas testów wysokociśnieniowych w układach hydraulicznych.



Zakres 2

Drugi zakres mierzy od 0 do 60 barów (około 870 psi). Ten asortyment jest idealny do niskociśnieniowych układów hydraulicznych i pomp olejowych.



Zakres

Zakres ciśnienia

Dokładność

Czas odpowiedzi

Skalowanie

1

0 do 600 bar
0 do 8700 psi

1%

100 µs

1 V/100 bar
1 V/1450 psi

2

0 do 60 bar
0 do 870 psi

1%

100 µs

1 V/10 bar
1 V/145 psi



Pomiary przepływu

Aby połączyć się z zestawem do diagnostyki hydraulicznej, Pico może dostarczyć szereg przepływomierzy zaprojektowanych do pracy bezpośrednio z PicoScope. Asortyment przepływomierzy Pico został opracowany we współpracy z wiodącym w branży dostawcą przepływomierzy firmą Webtec i jest oparty na ich bardzo popularnej gamie przepływomierzy turbinowych.



W Pico możemy zaoferować trzy różne wielkości przepływomierzy: 25 lpm, 300 lpm i 600 lpm. Wszystkie przepływomierze są wyposażone w wyjście przepływu do bezpośredniego podłączenia do PicoScope oraz wbudowany termistor do pomiaru temperatury oleju. Posiadają również port testowy ciśnienia M16x2 Minimess do podłączenia do WPS600C. Dwa większe rozmiary mają również wbudowany zawór ładujący, który umożliwia obciążenie testowanego układu hydraulicznego, co pozwala zobaczyć wydajność układu pod pełnym obciążeniem.

Aby ułatwić podłączenie, przepływomierze są dostarczane z portami wlotowymi i wylotowymi SAE lub BSP, w zależności od wymagań.



Typowe zastosowanie

Monitorowanie ciśnień do 600 barów w czasie jest możliwie dzięki podłączeniu WPS600C do odpowiedniego hydraulicznego portu testowego, a następnie przeglądanie aktywności i zmian ciśnienia hydraulicznego, które nigdy wcześniej nie były widoczne za pomocą konwencjonalnych mierników.



Wydajność pompy hydraulicznej

Aktywność przełączania zaworu hydraulicznego

Działanie zaworu regulacji ciśnienia hydraulicznego

Zanik ciśnienia hydraulicznego

Resztkowe ciśnienie hydrauliczne



Nic nie może się równać z WPS600C

Nie jest niczym niezwykłym, że do każdego testu diagnostycznego, który chcesz przeprowadzić, wymagany jest inny przetwornik ciśnienia. WPS600C eliminuje tę potrzebę, oferując jeden przetwornik o ultrawysokiej rozdzielczości, który może być używany w wielu aplikacjach diagnostyki hydraulicznej. Dzięki dwóm zakresom ciśnienia i akumulatorowi Li-Po, a wszystko to zamknięte w wytrzymałej obudowie, WPS600C jest opłacalną odpowiedzią na analizę ciśnienia.

Gdy cena, wydajność i wszechstronność mają znaczenie, nic nie może się równać z przetwornikiem ciśnienia WPS600C.
