KP558 Daimler Truck Off-higway zestaw Starter

KP558 Daimler Truck Off-higway zestaw Starter

DOSTĘPNY WYŁĄCZNIE DLA SIECI DAILMER TRUCK

Zestaw Pico-Daimler-Truck OH zawiera zmodyfikowany przyrząd PicoScope PS4425A-099 z dodatkową ochroną,

która zapewnia lepszą odporność na warunki zewnętrzne. Dołączone akcesoria pozwalają użytkownikom szybko

i łatwo wykonywać nieinwazyjne pomiary różnych układów i podzespołów w tych pojazdach.

Zestaw startowy Daimler-Truck OH (Off-Highway) powstał na bazie nowego PicoScope 4425A-099 OH i został

opracowany dla techników pracujących z pojazdami użytkowymi i maszynami w terenie. Zaciski i sondy w

zestawie pozwalają technikom na szybkie i łatwe podłączanie się do najważniejszych podzespołów i systemów.

W zestawie znajdują się również cęgi prądowe, idealne do sprawdzania układów zasilania. Zestaw startowy

Daimler Truck Off-Highway Starter Kit jest dostarczany w walizce, co ułatwia przechowywanie i transport.

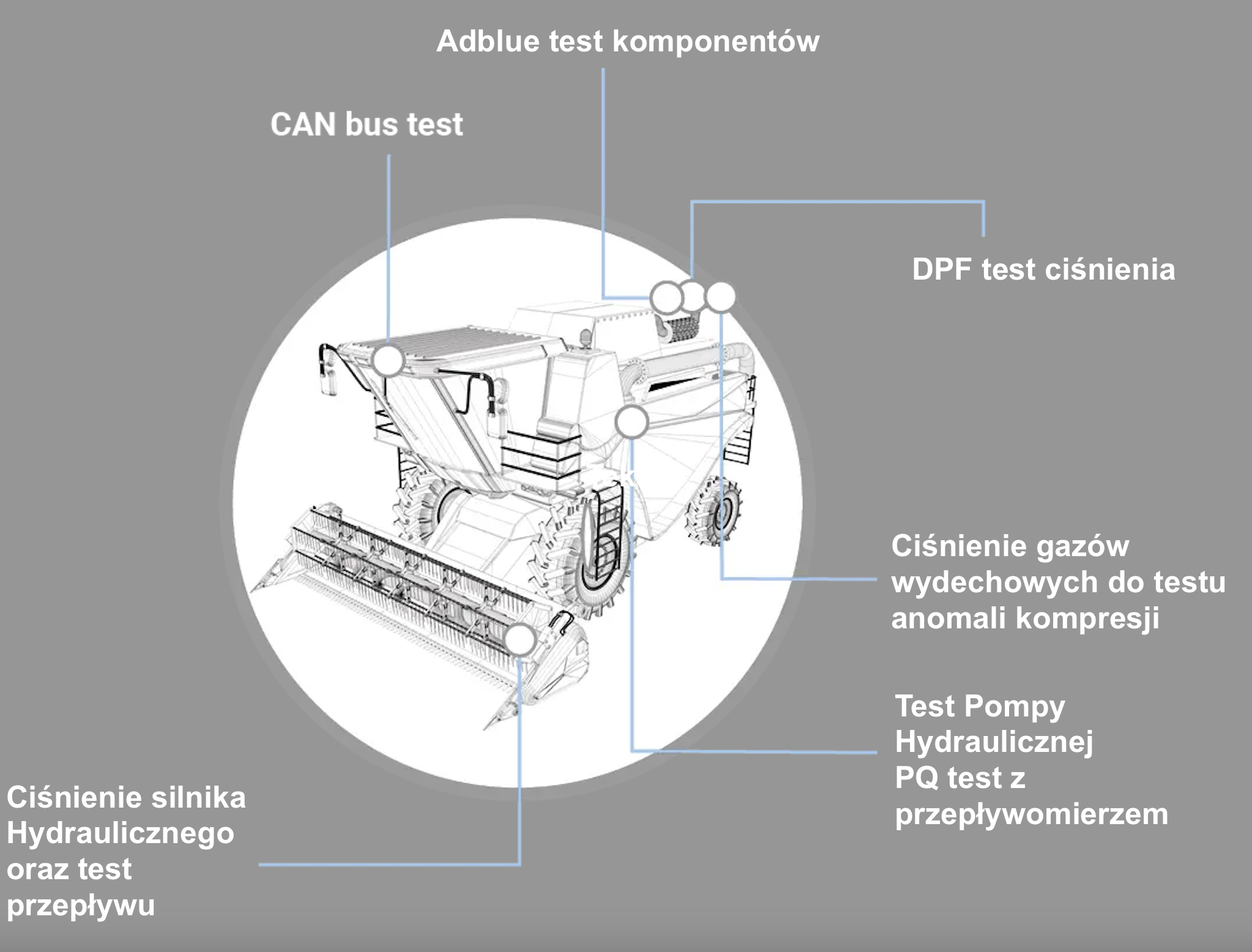

Testy z przewodnikiem dla pojazdów ciężkich i maszyn Off-Highway.

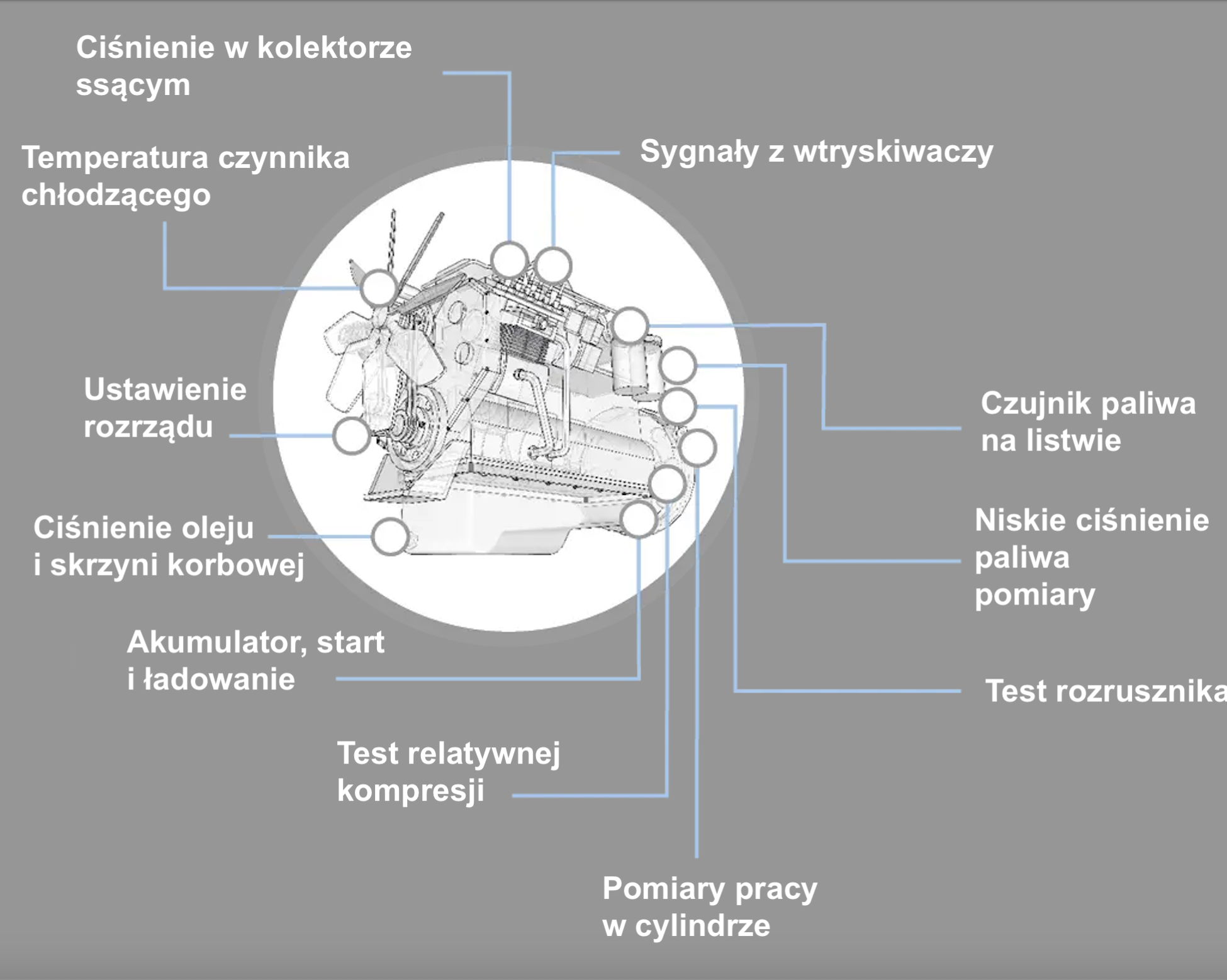

W ramach wsparcia dla zestawów Off-Highway nasz zespół ekspertów dodał do biblioteki testów z przewodnikiem w PicoScope 7 Automotive specjalne testy dla pojazdów ciężkich i maszyn Off-Highway (HD-OH). Testy te zawierają szczegółowe informacje i materiały, które pomagają technikom HD-OH rozpocząć przygodę z diagnostyką oscyloskopową, w tym wskazówki dotyczące metody i niezbędnego wyposażenia do przeprowadzenia testu oraz rejestracji przebiegu. Dzięki załadowanym wzorcowym przebiegom do porównania oraz automatycznie ustawionym parametrom oscyloskopu, PicoScope stanowi niezastąpione narzędzie diagnostyczne dla pojazdów ciężkich i maszyn Off-Highway.

Przepływomierze
Do zestawu silnika i hydrauliki firma Pico może dostarczyć szeroką gamę przepływomierzy zaprojektowanych do współpracy z PicoScope. Gama przepływomierzy Pico została opracowana we współpracy z wiodącym w branży dostawcą przepływomierzy Webtec i jest oparta na ich bardzo popularnej gamie przepływomierzy turbinowych.
Pico oferuje trzy różne rozmiary przepływomierzy: 25 lpm (TA376), 300 lpm (TA377) i 600 lpm (TA378). Wszystkie przepływomierze są wyposażone w wyjście BNC do bezpośredniego podłączenia do PicoScope ( uwaga: 8-kanałowy oscyloskop PicoScope 4823 wymaga przetwornika częstotliwości napięcia, który nie jest dostarczany w zestawie) i wbudowany termistor do pomiaru temperatury oleju. Posiadają również port testowy ciśnienia Minimess M16x2 do podłączenia do WPS600C. Dwa większe rozmiary mają również wbudowany zawór ładowania, umożliwiający ładowanie układu hydraulicznego.
Po podłączeniu PicoScope można rejestrować i przechwytywać wydajność układu w czasie rzeczywistym pod obciążeniem.
Aby ułatwić podłączenie, przepływomierze są dostarczane z portami wlotowymi i wylotowymi SAE lub BSP, w zależności od wymagań.

Dzięki Pico TA379 masz pewność, że Twoje pomiary będą zawsze precyzyjne i niezawodne. Optymalny wybór dla profesjonalistów poszukujących zaawansowanych narzędzi pomiarowych.

 Aby zwiększyć możliwości testowania hydrauliki Twoim oscyloskopem PicoScope, mamy w ofercie szereg przepływomierzy hydraulicznych. Gama przepływomierzy Pico została opracowana we współpracy z wiodącym w branży dostawcą przepływomierzy Webtec i opiera się na ich bardzo popularnej gamie przepływomierzy turbinowych.

W Pico możemy zaoferować trzy różne rozmiary przepływomierzy: 25 lpm, 300 lpm i 600 lpm. Wszystkie przepływomierze są wyposażone w wyjście przepływu z bezpośrednim podłączeniem do oscyloskopu Pico i wbudowany termistor do pomiaru temperatury oleju*. Wszystkie przepływomierze są wyposażone w port testowy ciśnienia Minimess M16x2 do podłączenia do WPS600C, wraz z dodatkowymi portami do innych pomiarów.

Przepływomierze w rozmiarach 300 lpm i 600 lpm mają również wbudowany zawór ładowania, który umożliwia ładowanie testowanego układu hydraulicznego. Pozwoli to zobaczyć wydajność układu przy pełnym obciążeniu, rejestrując przepływ hydrauliczny, ciśnienie i temperaturę.

Aby ułatwić podłączenie, przepływomierze są dostarczane z portami wlotowymi i wylotowymi SAE lub BSP, w zależności od wymagań. Należy pamiętać, że porty wlotowe i wylotowe przepływomierza 600 lpm są dostępne wyłącznie w portach o rozmiarze SAE, a górne porty są dostępne w rozmiarach BSP i SAE. Aby uzyskać potwierdzenie rozmiarów portów, zapoznaj się z poniższą tabelą i obrazem.

*Do pomiaru temperatury oleju wymagane są adaptery TA370 i TA372. Są one dołączone w zestawie z dowolnym przepływomierzem.

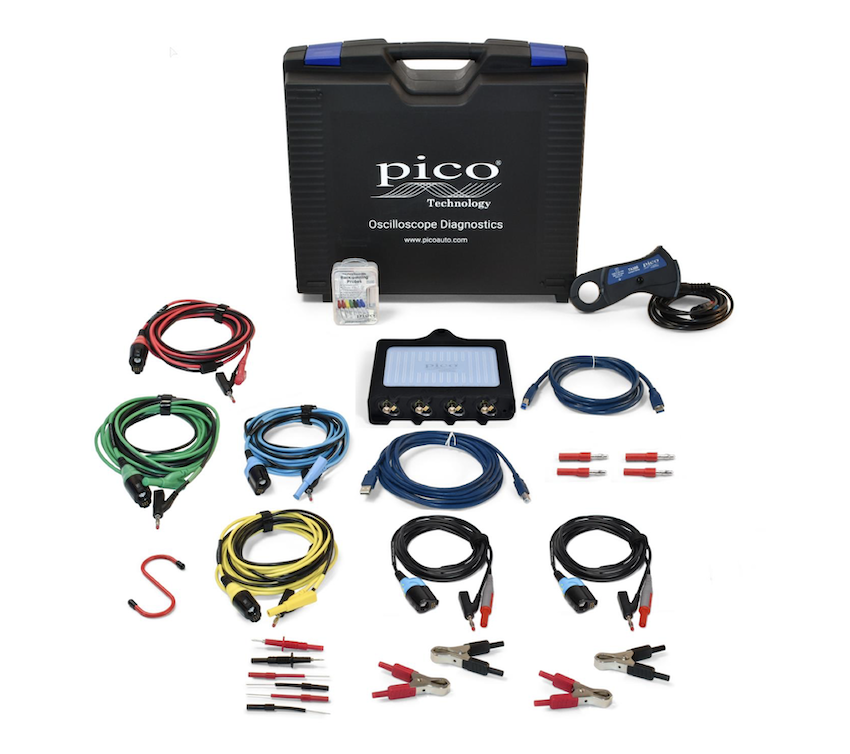

W skład zestawu wchodzi:

1 x 4-kanałowy PicoScope 4425A-099 OH

1 x kabel USB2 4,5 m

1 haczyk typu „S”

1 x sonda pomiarowa multimetr (czarna)

1 x sonda pomiarowa multimetr (czerwona)

1 x zestaw sond do akupunktury

1 x kabel USB 3.0 niebieski 1,8m

2 x zacisk akumulatora (czerwony)

2 x zacisk akumulatora (czarny)

2 x Elastyczna sonda Backpinning w kolorze czarnym

2 x Elastyczna sonda Backpinning czerwona

1 x cęgi prądowe Pico BNC+ 2000A AC/DC

1 x przewód pomiarowy Pico BNC+ 5m, wtyczka 4mm niebieska

1 x przewód pomiarowy Pico BNC+ 5m, wtyczka 4mm czerwona

1 x przewód pomiarowy Pico BNC+ 5m, wtyczka 4mm zielona

1 x przewód pomiarowy Pico BNC+ 5m, wtyczka 4mm żółta

2 x przewód pomiarowy Pico BNC+ z podziałem napięcia 10:1

1 x Walizka: PS4x25A

1 x Instrukcja bezpieczeństwa: PicoScope 4x25A

Gwarancja

1 - 24 miesiące - oscyloskop

1 - 12 miesięcy - wszystkie inne przedmioty
