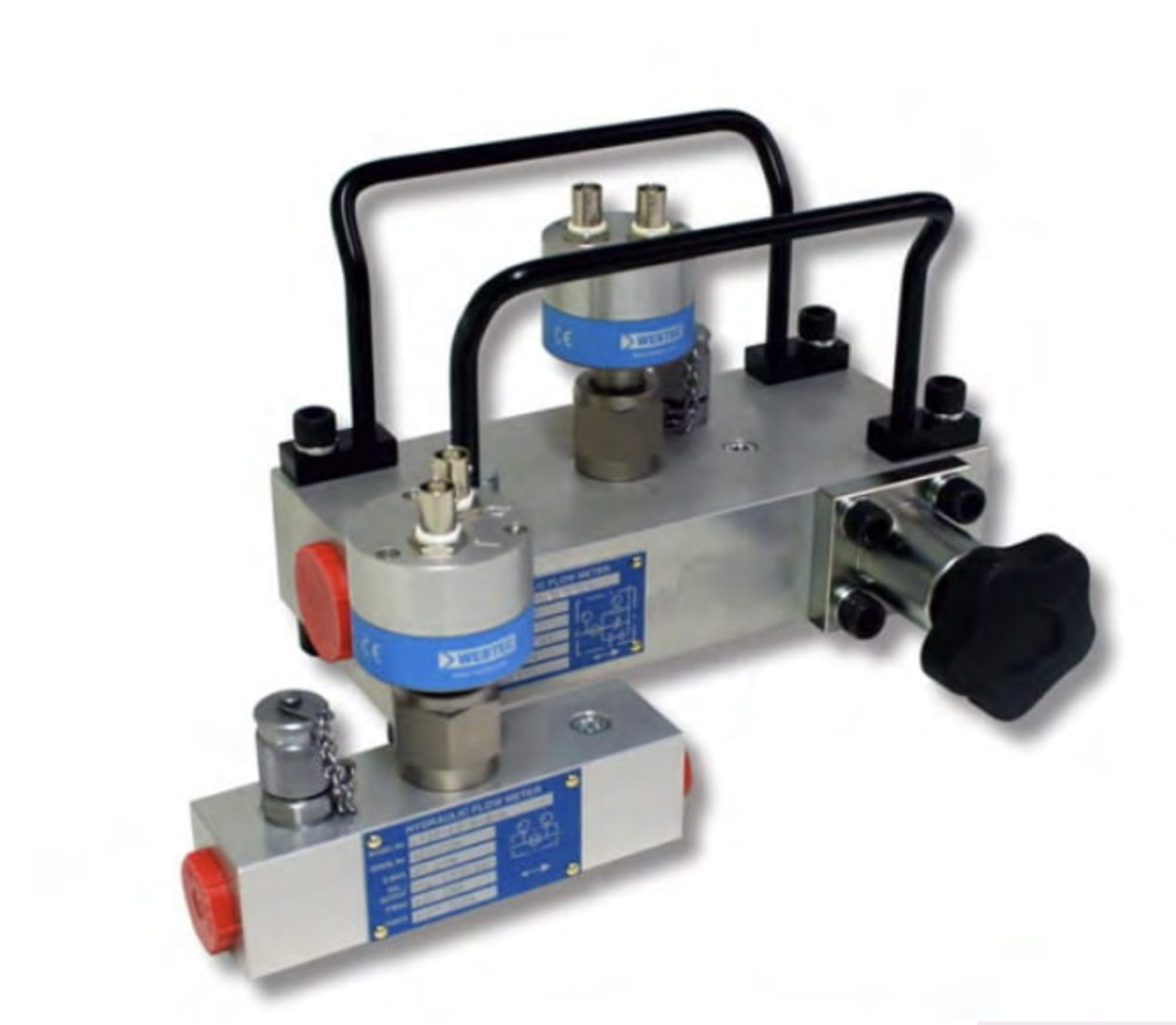

TA378 Pico 600 EU przepływomierz

Pomiary przepływu

Aby połączyć się z zestawem do diagnostyki hydraulicznej, Pico może dostarczyć szereg przepływomierzy zaprojektowanych do pracy bezpośrednio z PicoScope. Asortyment przepływomierzy Pico został opracowany we współpracy z wiodącym w branży dostawcą przepływomierzy firmą Webtec i jest oparty na ich bardzo popularnej gamie przepływomierzy turbinowych.

W Pico możemy zaoferować trzy różne wielkości przepływomierzy: 25 lpm, 300 lpm i 600 lpm. Wszystkie przepływomierze są wyposażone w wyjście przepływu do bezpośredniego podłączenia do PicoScope oraz wbudowany termistor do pomiaru temperatury oleju. Posiadają również port testowy ciśnienia M16x2 Minimess do podłączenia do WPS600C. Dwa większe rozmiary mają również wbudowany zawór ładujący, który umożliwia obciążenie testowanego układu hydraulicznego, co pozwala zobaczyć wydajność układu pod pełnym obciążeniem.

Aby ułatwić podłączenie, przepływomierze są dostarczane z portami wlotowymi i wylotowymi SAE lub BSP, w zależności od wymagań.

Typowe zastosowanie

Monitorowanie ciśnień do 600 barów w czasie jest możliwie dzięki podłączeniu WPS600C do odpowiedniego hydraulicznego portu testowego, a następnie przeglądanie aktywności i zmian ciśnienia hydraulicznego, które nigdy wcześniej nie były widoczne za pomocą konwencjonalnych mierników.

Wydajność pompy hydraulicznej

Aktywność przełączania zaworu hydraulicznego

Działanie zaworu regulacji ciśnienia hydraulicznego

Zanik ciśnienia hydraulicznego

Resztkowe ciśnienie hydrauliczne

Nic nie może się równać z WPS600C

Nie jest niczym niezwykłym, że do każdego testu diagnostycznego, który chcesz przeprowadzić, wymagany jest inny przetwornik ciśnienia. WPS600C eliminuje tę potrzebę, oferując jeden przetwornik o ultrawysokiej rozdzielczości, który może być używany w wielu aplikacjach diagnostyki hydraulicznej. Dzięki dwóm zakresom ciśnienia i akumulatorowi Li-Po, a wszystko to zamknięte w wytrzymałej obudowie, WPS600C jest opłacalną odpowiedzią na analizę ciśnienia.

Gdy cena, wydajność i wszechstronność mają znaczenie, nic nie może się równać z przetwornikiem ciśnienia WPS600C.
